FK3000 無堿速凝劑核心粉劑原料FK3000 Main Component for Alkali free accelerator
產(chǎn)品簡介
FK3000 是一種用于配制生產(chǎn)液體無堿速凝劑的核心粉劑原料，生產(chǎn)時只要加硫酸鋁和水，經(jīng)攪拌溶解即可。生產(chǎn)工藝簡單，無需加熱。生產(chǎn)出來的速凝劑產(chǎn)品符合國家標(biāo)準(zhǔn)GB35159-2017《噴射混凝土用速凝劑》。
FK3000 is one of main components for making liquid alkali-free accelerator. It is in powder form. With FK3000, alkali free liquid accelerator can be easily produced. Whole process is done at normal temperature only by simply mixing. The accelerator is manufactured by dissolving aluminium sulfate in water and then reacting with dosed FK3000.
The production process is simple and no heating required. The accelerator produced complies with the national standard GB35159-2017 "Accelerator for Shotcrete"
(for further info & quote, pls. contact us: market@fuclear.com)

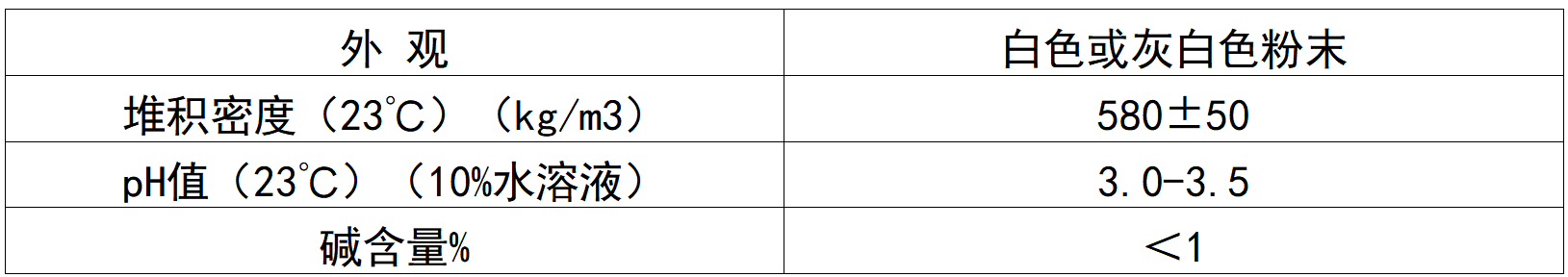

制成的速凝劑產(chǎn)品特點
1．用FK3000制成的無堿速凝劑是一種均勻穩(wěn)定的速凝劑，流動性良好的，其狀態(tài)至少可保持30天。
2．速凝劑摻量為水泥質(zhì)量的6～9%；
3．加速凝劑對凝結(jié)時間的影響：按國標(biāo)GB35159-2017進行檢測，水泥凈漿初凝小于5分鐘，終凝小于12分鐘；
4．速凝劑對抗壓強度的影響：按國標(biāo)GB35159-2017進行檢測，一天抗壓強度大于7M，摻加了速凝劑的試件相對于基準(zhǔn)試件的28天抗壓強度至少達到90%的基準(zhǔn)試件的強度。
5．對水泥的適應(yīng)性好，在摻量為水泥質(zhì)量6～9%范圍內(nèi)，滿足GB35159-2017《噴射混凝土用速凝劑》性能指標(biāo)和要求；
6．對混凝土耐久性無不良影響，如堿骨料反應(yīng)；
7．液態(tài)速凝劑使得混凝土濕法噴射迅速推廣，濕法噴射不僅環(huán)保而且更利于施工人員的健康，同時也降低了原材料的浪費；
8．該速凝劑通過泵送，在噴嘴處與混凝土混合。用FK3000生產(chǎn)的液態(tài)速凝劑是一種流態(tài)的漿體混合物，不要在速凝劑泵的膠管上加裝濾網(wǎng)，避免速凝劑無法正常從桶中吸入；
9．請務(wù)必先清洗速凝劑泵再進行噴射混凝土的施工操作，以防其與其他速凝劑殘留物混合發(fā)生化學(xué)反應(yīng)而堵塞速凝劑泵。

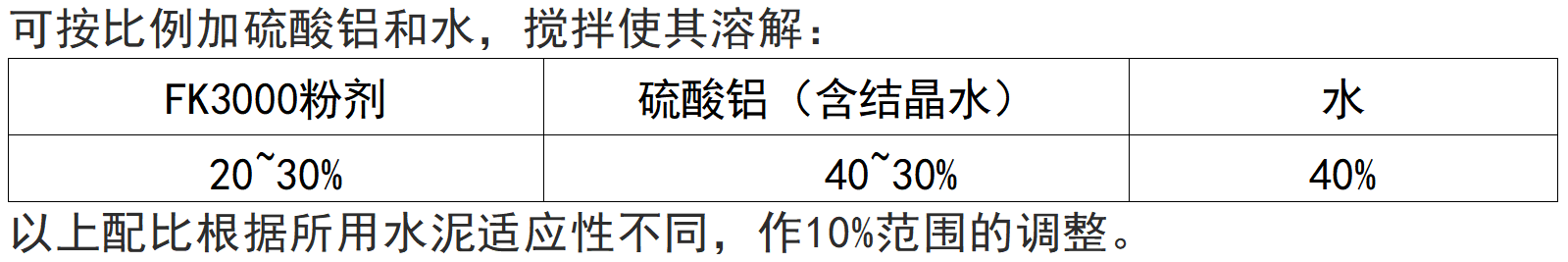

操作步驟: (以配制10噸液體速凝劑成品為例)
1．稱取4噸潔凈水倒入攪拌桶中，開啟攪拌設(shè)備。
2．稱取4噸硫酸鋁，逐袋勻速加入攪拌桶內(nèi)攪拌，待硫酸鋁溶解完全。
3．稱取2噸FK3000粉劑，逐袋勻速倒入攪拌桶中。粉料倒入桶中時，應(yīng)緩慢勻速進行，以免抱團，加長攪拌時間。
4．加注結(jié)束后繼續(xù)攪拌，待溶解完全后，關(guān)閉攪拌設(shè)備。
5．出料口務(wù)必放過濾篩網(wǎng)，過濾掉成品中的雜質(zhì)。開啟放料閥，將液體無堿速凝劑成品放入噸桶中備用。
生產(chǎn)無堿速凝劑的注意事項
1．所用的水應(yīng)為潔凈不含雜質(zhì)的清水，自來水最佳。并且水溫不宜低于10℃。 水溫越高溶解越快，但不宜超過40℃；
2．攪拌桶轉(zhuǎn)速70-100 轉(zhuǎn)/分鐘，電機功率宜大于7.5kw，電機功率太小將影響干粉的攪拌和溶解速度；
3．攪拌時間應(yīng)大于3小時，以確保FK3000及硫酸鋁有足夠的時間充分溶解，粉料粒徑較大時，相應(yīng)的延長攪拌時間，確保完全溶解；
4．務(wù)必在出料口放置過濾篩網(wǎng)，篩網(wǎng)細度應(yīng)為80目或120目或者更細。推薦在攪拌桶放料口和噸桶口各加裝一套過濾篩網(wǎng)，以確保沒有不溶雜質(zhì)進入液體速凝劑成品；
5．環(huán)境溫度對FK3000及硫酸鋁的溶解速率亦有影響，因此液體速凝劑的生產(chǎn)應(yīng)在不低于10℃的具有保溫措施的廠房中進行。如環(huán)境溫度低，將降低FK3000及硫酸鋁的溶解速率，此時需延長溶解攪拌時間。
FK3000的儲存條件
1. FK3000粉劑的儲存：應(yīng)保證內(nèi)外包裝袋完好無損，防止吸水受潮。
2. 制成速凝劑的儲存：配成速凝劑后，保存溫度應(yīng)大于5℃。液體成品應(yīng)儲存在塑料/玻璃鋼桶中。
3. 制成的速凝劑產(chǎn)品呈酸性，會與金屬材質(zhì)發(fā)生化學(xué)反應(yīng)，嚴禁使用鐵桶儲存。
儲存時間
1. FK3000粉劑產(chǎn)品可密封儲存2年，配成液體后可存放3個月。
2. 如液體產(chǎn)品儲存時間較長，建議使用時進行簡單攪拌，以消除視覺上的微小分層現(xiàn)象。
FK3000包裝
采用25KG塑料編織袋或噸袋包裝。
注意事項
1.本產(chǎn)品無毒，但不可食用。
2.使用時對環(huán)境未發(fā)現(xiàn)有污染，但丟棄或排放時應(yīng)符合當(dāng)?shù)丨h(huán)保條例的要求。
3.當(dāng)接觸到人的身體和眼睛時，應(yīng)盡快用清水沖洗，對部分人體造成過敏現(xiàn)象時應(yīng)及時就醫(yī)治療 。
4.本產(chǎn)品的包裝物不可隨便丟棄，應(yīng)符合當(dāng)?shù)丨h(huán)保條例的要求。
